吸收式制冷機是利用溶液對其低沸點組分的蒸氣具有強烈的吸收作用這一特點達到制冷目的的。
吸收式制冷機內采用的工質是由低沸點物質和高沸點物質組成的工質對。其中低沸點物質作為制冷劑，高沸點物質作為吸收劑。在氨水溶液吸收式制冷機中，氨為制冷劑，水為吸收劑。在溴化鋰水溶液吸收式制冷機中，水為制冷劑，溴化鋰為吸收劑。目前廣泛使用的是溴化鋰水溶液吸收式制冷機。溴化鋰的沸點很高(1265℃)，在鎳化鋰水溶液上方的蒸氣幾乎全部為水蒸氣，而溴化鋰溶液中的浪化錘分子對水分子的吸引作用很強，使溶液上方水蒸氣的飽和壓力較之同溫度下水的飽和蒸汽壓力低得很多。由于溴化鋰溶液和水之間存在蒸汽壓力差，溴化鋰溶液即吸收水的蒸汽，如圖1所示。水則進一步蒸發吸收熱量，使本身溫度降低到對應的較低壓力的蒸發溫度從而實現制冷目的。
溴化鋰吸收式制冷機的主要設備有:發生器、冷凝器、蒸發器、吸收器、節流機構、溶液熱交換器和溶液泵等，如圖2所示。在發生器中，濃度較低的溴化鋰溶液被加熱，使溶液中的水蒸發出來，溶液則被濃縮。濃溶液送往吸收器，水蒸氣則進入冷凝器凝結成冷劑水。冷劑水經節流機構降壓后進入蒸發器蒸發吸熱制取冷量，然后被吸收器中的溶液所吸收。
圖1 吸收制冷的原理

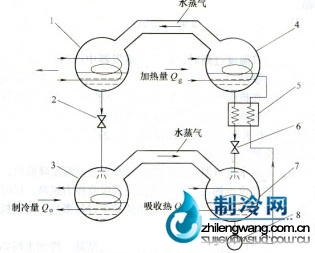

圖2 吸收式制冷機的基本組成及工作原理
1-吸冷器2-節流閥3-蒸發器4-發生器5-溶液熱交換器6-減壓閥7-吸收器8-溶液泵
