■ 用途
適用于40雙線干油集中潤滑系統中，用于控制潤滑泵自動運轉
。有手動、持續及自動三種工作狀態，通過轉換開關來切換。
1． 手動工作：人工啟動潤滑泵，系統完成一個工作周期后自動停止。
2． 持續工作：潤滑泵啟動后，系統一個工作周期接一個工作周期連續運行，持續向潤滑點供送潤滑脂。
3． 自動工作：潤滑泵啟動，系統完成一個工作周期后停止，每隔一個設定的時間間隔后系統自動進行一個工作周期。時間間隔可以從1秒鐘到99小時99分鐘任意設定。

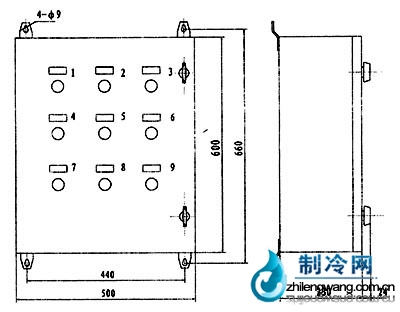

■ 外形及安裝尺寸
■ 標牌內容
| 序號 | 標牌內容 |
| 1 | 電源 |
| 2 | 潤滑泵運行 |
| 3 | 潤滑泵停止 |
| 4 | 手動工作 |
| 5 | 自動工作 |
| 6 | 持續工作 |
| 7 | 電機過載 |
| 8 | 換向超時 |
|
9
|
貯油器油位低
|
■ 使用須知
1． 適用主電源AC380V，50Hz。
2． 適用環境溫度-10℃~40℃，濕度90%。
3． 周圍環境無導電的介質（氣體、液體）。
4． 垂直安裝。
5． 電機及電控制箱外殼必須接地。

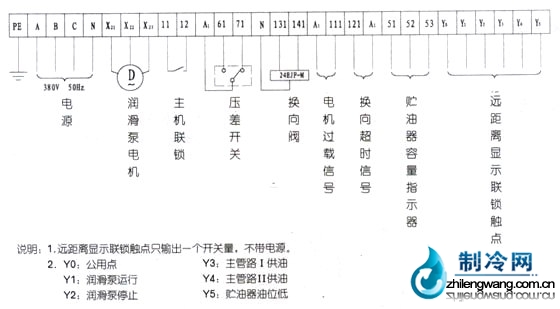

■ 外部接線圖
■ 訂貨說明
訂貨標識：
GDK02 型電氣控制箱 1臺。
